智能渦街流量計引起常見泄漏的處置。

來源:上海自動化儀表作者:上海自儀
文章附圖

    在清管作業過程中,由于盲板泄漏,反復開關一方面造成天然氣損失,一方面造成人員的重復工作,另一方面增加了收發球筒升壓過程中,因盲板泄漏引發事故的風險。為了保障輸氣站場的平穩運行,站場設備做到一準二靈三清四無五不漏,通過實踐中反復探索,在出現盲板泄漏時,及時采取控制措施,減少損失。本文主要從DN800智能渦街流量計在操作過程中引起的泄漏進行了分析和總結。
1 DN800智能渦街流量計工作現狀
圖1為景福輸氣站目前在用的智能渦街流量計,由西南石油管理局成都機械總廠制造,設計壓力4.0MPa,出廠日期1986年12月。
北干線內景福輸氣站建于1987年11月建成投產,距今已有30年的歷史,是一座集清管、防腐、分離、計量、調壓、配氣的綜合輸氣站,此同類型輸氣站在南充輸氣作業區共有三座都有DN800智能渦街流量計。
智能渦街流量計在操作中主要存在兩個方面容易引起泄漏,一、安裝固定防松塞塊螺桿(或觀察孔螺桿引起的泄漏。
二、安裝盲板密封圈(O型密封圈)引起的泄漏。
2 安裝固定防松塞塊(或觀察孔螺桿)引起的泄漏分析及改進處理
我們在歷次清管作業過程中,常常由于安裝盲板防松塞塊不到位引起盲板觀察孔泄漏,特別是在進行智能清管的時候,每天要發或者收2~5個清管器,頻繁開關盲板

             。

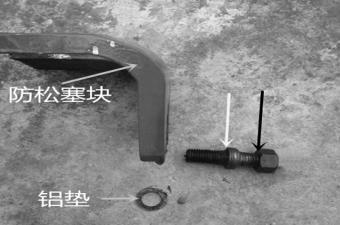

隨著順時針旋進螺桿,如圖2黃色箭頭所指平面,會擠壓鋁墊起到密封盲板觀察孔,同時黑色箭頭所指平面會固定防松塞塊。
2.1 原因分析
(1)由于頻繁操作盲板,密封墊片會日益減薄,此時由于黑色箭頭指向位置螺帽因固定防松塞塊,位置固定,從而達不到密封效果,就需要更換墊片。往往新墊片安裝后,墊片薄了不能達到密封效果,或者墊片過厚達到密封效果而不能固定死防松塞塊。
(2)防松塞塊螺桿集密封觀察孔和固定防松塞塊為一體,螺絲不能調節,故螺桿的松緊度不容易掌握,密封墊片減薄,不能達到密封效果,這時,如果我們再用力旋進螺桿時螺栓會沿著絲扣繼續旋進向內移動,但黑色箭頭所指部位因防松塞塊而位置固定,不能與螺桿同向移動,造成雙向受力,從而容易引起螺桿拉壞斷裂或者損壞盲板母扣,而造成重大損失和事故




2.2 改進方法
增加螺柱長度,如上圖3中黑色箭頭所指螺帽可以調節,尾部螺帽為固定,這樣安裝螺桿的時候,隨著螺桿的旋進,所用力度足能夠保證黃色箭頭所指部位擠壓鋁墊密封盲板觀察孔,達到密封效果后,再調節黑色箭頭所指螺帽,固定防松塞塊。這樣就不會引起雙向受力而拉斷螺桿。
3 安裝盲板密封圈(O型密封圈)引起的泄漏分析及處理
在清管作業收發清管器,操作盲板關閉后,置換空氣或試壓過程中,有時候會發現盲板O型圈部位泄漏,這種情況特別是夏天溫度高的時候非常容易出現。
3.1 原因分析





收發球打開盲板前,事先準備一盆冷水,相對溫度較低的自來水都可以,在打開盲板取出O型圈后就放入冷水的盆中,利用熱脹冷縮的原理,使O型圈收縮,周長恢復原裝。裝入清管器或收到清管器后,關閉盲板時,從盆中拿出事先浸入水中的O型圈裝入盲板凹槽內,效果特別良好,在也沒出現過關閉后,盲板周邊泄漏的問題,一次就可以關閉嚴實。在我們平時工作中都會遇到這種熱脹冷縮的情況,特別是裝卸閥門部件的O型圈都會產生這種情況。
4 結語
文章分析了智能渦街流量計由于操作引起的常見泄漏,通過對泄漏原因的分析,提出了處理方法及改進,得出以下結論及建議
(1)快開盲板是我們輸氣站的關鍵設備,日常操作中可能會造成盲板泄漏,由于盲板泄漏而造成球筒需重新放空泄壓打開檢查,過程中會引起的天然氣損失。
球筒平時一般壓力2.0~3.0MPa,取平均壓力2.5 MPa,按照小筒長4m、內徑700mm,大筒長5m、內徑800mm計算,容積V=π/4×D 1 2 ×L 1 +π/4×D 2 2 ×L 2 =3.1416/4×0.49×4+3.1416/4×0.64×5=4m 3 ,不考慮溫度和壓縮系數,由P 1 ×V 1 =P 2 ×V 2 計算,損失天然氣約為100 m 3 。
通過合理的處理及改進可以避免員工重復操作盲板的開關,為我們企業節約大量的資金,同時減少了出現事故的幾率。
(2)同時建議給生產廠家聯系,在智能渦街流量計生產時就把固定放松塞塊螺桿制作成圖4的樣式,避免站場員工在去重新加工。
(3)操作設備和維護保養,提高工作質量必須長久的深化下去,需要我們全員參與,立足本崗位,在成文操作規程的基礎上不斷實踐,通過實踐,動手動腦,暴露和發現工作中存在的問題,提高動手能力,善于思考創新,增強設備故障處置水平。
